無線ユニット

図はLR8530 ワイヤレス電圧・温度ユニット

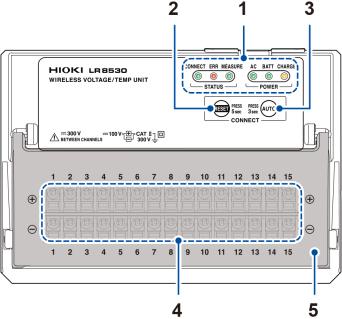

正面

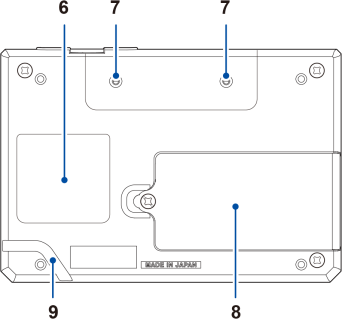

背面

番号

名称、機能

1

CONNECT LED

本器との通信中に点灯します。

登録中や電波状態が悪いと点滅します。

ERR LED

エラー発生時に点灯します。

MEASURE LED

測定中に点灯します。

LEDによる状態表示(無線ユニット)

AC LED

ACアダプタまたは外部電源で駆動時に点灯します。

BATT LED

バッテリー駆動のときに点灯します。

バッテリーの残量が低下すると点滅します。

CHARGE LED

バッテリパックの充電時に点灯します。

電源の入れ方・切り方

2

RESETキー

無線ユニットの通信設定をリセットします。

AUTOキー

本器(LR8450-01)と無線ユニットとの通信設定を自動で行います。

無線ユニットの登録

3

4

入力端子

各チャネルの入力端子です。

数字はチャネル番号を示します。

ケーブルの接続

5

端子台カバー

測定時には、カバーを閉めてください。

無線ユニット

6

警告

無線ユニットの重要な情報を記載しています。

7

取り付け用ねじ穴

取り付け板で壁などに固定するねじ穴です。

壁などへの取り付け

8

バッテリー収納部

Z1007 バッテリパックを装着できます。

バッテリパックの取り付け

9

ケーブルガイド

ACアダプタの抜け防止のために、Z1008 ACアダプタのケーブルを通します。

ACアダプタで本器に電源を供給する(AC駆動)

LR8531 ワイヤレスユニバーサルユニットには、Z2000 湿度センサ用の電源端子があります。

湿度センサの結線

LR8534 ワイヤレスひずみユニットには、結線方式を選択するDIPスイッチがあります。

ひずみゲージ、変換器の結線

LR8535 ワイヤレスCANユニットには、動作状態を表すLEDがあります。端子台カバーはありません。

CANケーブルの結線

LR8536 ワイヤレス電流モジュールは、RESETキーを素早く2回押すとゼロアジャストを実行できます。端子台カバーはありません。



上面

右側面

番号

名称、機能

1

無線LANアダプタ

Z3230またはZ3231 無線LANアダプタ(無線ユニットの付属品)を接続します。

Z3230またはZ3231の取り付け

2

電源供給端子

付属のZ1008 ACアダプタを接続します。

ACアダプタの接続

外部電源(DC 10 V ~ 30 V)を接続できます。

外部電源の接続

3

GND

機能接地端子です。

4

POWERスイッチ

電源をONまたはOFFにします。

電源の入れ方・切り方

5

製造番号

9桁の数字で構成されています。先頭から2桁が製造年(西暦の下2桁)、次の2桁が製造月を表しています。

管理上必要です。はがさないでください。

お買上店にご連絡いただく際には、この番号をご連絡ください。

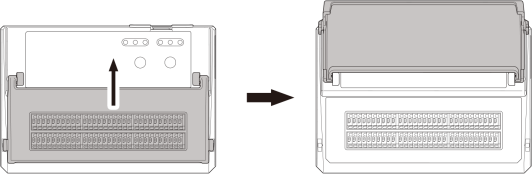

端子台カバー

端子台カバーはLED側に開きます。

CANユニットと電流モジュールには、端子台カバーがありません。
