CANケーブルの結線

対象ユニット：U8555、LR8535

用意するもの：プラスドライバー（No. 1）、9713-01 CANケーブル

注意

通信中は入力ケーブルを抜かない

CANバス上での予期しないエラー発生につながります。

結線前に、CANインターフェイスの設定を確認してください。

取扱説明書 詳細編「1.5 CANの設定をする」

1 9713-01 CANケーブルをCANユニットの入力ポートに接続する

直結ユニットの場合

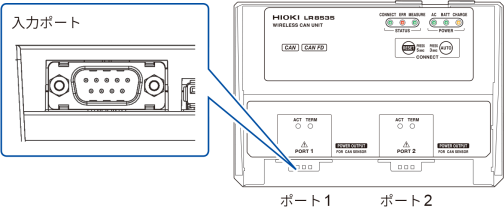

無線ユニットの場合

2 9713-01 CANケーブルのねじを締める

ケーブルが固定されます。軽く引き、抜けないことを確認します。
