電源の入れ方・切り方

警告

電源を入れる前に、ご使用になる電源電圧が本器のACアダプタに記載されている電源電圧範囲内であることを確認する

指定範囲外の電圧をACアダプタに供給すると、本器またはACアダプタを破損し、人身事故を引き起こすおそれがあります。

注意

本器または無線ユニットの電源が切れている状態で、入力端子に電圧を入力しない

本器または無線ユニットを破損するおそれがあります。

重要

  • 使用後は、本器および無線ユニットの電源を必ず切ってください。

  • 本器および無線ユニットは40 ms以下の瞬時停電では誤動作を起こしませんが、40 msを超える瞬時停電では電源が遮断され、誤動作を起こすことがあります。供給する電源の状況を確認してください。また、Z1007 バッテリパックを使用すると、停電時にも測定を継続できます。

    バッテリパックの取り付け

本器

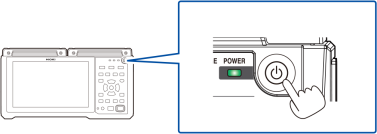

(1) 電源の入れ方

電源キーを押すと、本器の電源が入ります。POWER LEDが緑色に点灯します。







本器が起動すると、画面右下にアイコンが表示されます。

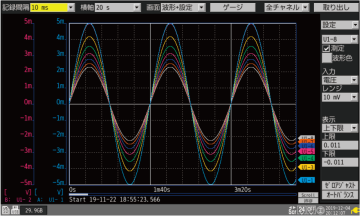

画面とアイコン

ACアダプタで駆動時には、コンセントのアイコンが表示されます。

バッテリー駆動時には、バッテリーの残量のアイコンが表示されます。

(2) 電源の切り方

電源キーを押すと、電源を切ってよいか確認のメッセージが表示されます。

[OK]を選択してENTERキーを押すと、電源が切れます。

POWER LEDが消灯します。

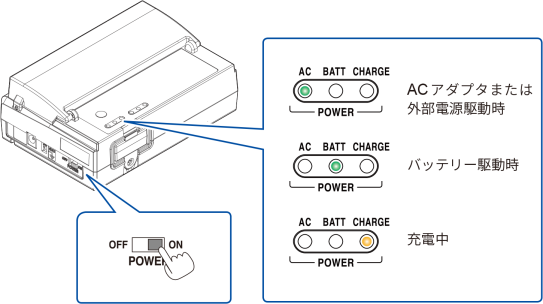

無線ユニット

(1) 電源の入れ方

POWERスイッチをONにスライドすると、無線ユニットの電源が入ります。

  • ACアダプタまたは外部電源で駆動中は、AC LEDが点灯します。

  • バッテリー駆動中は、BATT LEDが点灯します。

  • バッテリーの残量が低下すると、BATT LEDが点滅します。

  • バッテリー充電中は、CHARGE LEDが点灯します。



(2) 電源の切り方

POWERスイッチをOFFにスライドすると、無線ユニットの電源が切れます。

  • AC LEDまたはBATT LEDが消灯します。

  • バッテリー充電中は、CHARGE LEDが点灯します。

バッテリーの充電

電源がOFFの状態でも、バッテリパックへの充電を行います。
