ひずみゲージ、変換器の結線
対象ユニット：U8554、LR8534
用意するもの：マイナスドライバー（刃先幅 2.6 mm）、ひずみゲージまたはひずみゲージ式変換器
推奨線径
|
単線 |
φ0.32 mm ～ φ1.29 mm（AWG26-16） |
|---|---|
|
より線 |
0.2 mm2 ～ 0.52 mm2（AWG24-20） |
|
標準むき線長さ |
9 mm |
-
ひずみゲージは、ゲージ抵抗値が120 Ωのものを選定してください。350 Ωのひずみゲージを使う場合は、別途ブリッジボックスを介して4ゲージ法（変換器）と同じ接続にしてください。
-
ひずみゲージ式変換器は、ブリッジ電圧 DC 2 Vに対応したものを選定してください。
-
ひずみの計測についての詳細は、取扱説明書 詳細編「11.2 ひずみを計測する」をご覧ください。
|
注意 |
|---|
|
ケーブルや、ケーブルの付け根を、過度に折ったり、引っ張ったり、ねじったりしない ケーブルが断線するおそれがあります。 |
-
電源ラインやアース線から離してケーブルを配線してください。
-
5 mV以下の電圧レンジの測定は、配線・コネクターでの熱起電力の影響を受ける場合があります。
-
測定に使用するものと同じ配線・コネクターを使用してオートバランスを行ってください。
-
U8554、LR8534の端子台の各チャネルのE端子（GND）は共通です。
-
ひずみゲージなどリード線を直接接続する場合は、あらかじめリード線の先端を9 mm程度被覆を剥離し接続してください。
-
ひずみゲージを使用する場合は、 ゲージ端子を用いて本器推奨線径のリード線を取り付けるか、本器推奨線径のリード線付きのものをご使用ください。
-
ひずみゲージ式変換器のように先端にコネクター（NDISコネクターなど）が付いているタイプの場合は、センサーメーカーが用意している接続ケーブルを使用して接続してください。

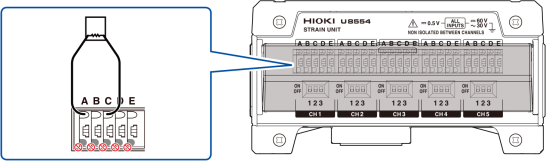

付属の結線確認ラベルを、任意の場所（端子台カバーの裏など）に貼り付けてください。
|
端子台カバーにラベルを貼り付けた場合
|
結線確認ラベル
|

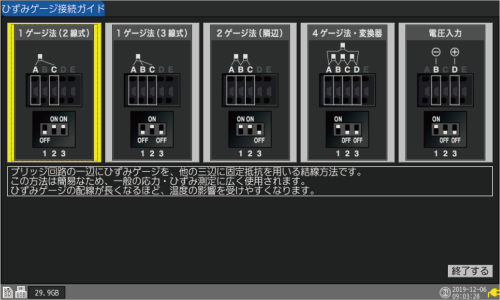

ひずみゲージ接続ガイドの表示方法
キーを押し、を選択すると、ひずみゲージの接続図が表示されます。
取扱説明書 詳細編「1.16 設定ナビ（QUICK SET）」
使用する測定方法に合わせ、結線する端子とDIPスイッチを選択してください。
DIPスイッチは、上側がON、下側がOFFです。
DIPスイッチ
|
(1) 1ゲージ法（2線式）
|
(2) 1ゲージ法（3線式）
|
|
(3) 2ゲージ法（隣辺）
|
(4) 4ゲージ法・変換器
|
|
(5) 電圧入力
|
|
変換器を接続する場合、各端子は次のとおりです。
変換器出力がコネクター（NDISコネクターなど）になっているときは、コネクター – バラ線ケーブルを使って接続します。
A +印加電圧
B -変換器出力
C -印加電圧
D +変換器出力
E 測定GND
ひずみの測定
-
ひずみゲージの設置、配線終了後、測定前にオートバランスを行ってください。
取扱説明書 詳細編「1.4 入力チャネルの設定をする『ひずみの測定』」
-
ひずみゲージの配線は固定し、ゲージ本体に力が加わらないようにしてください。
