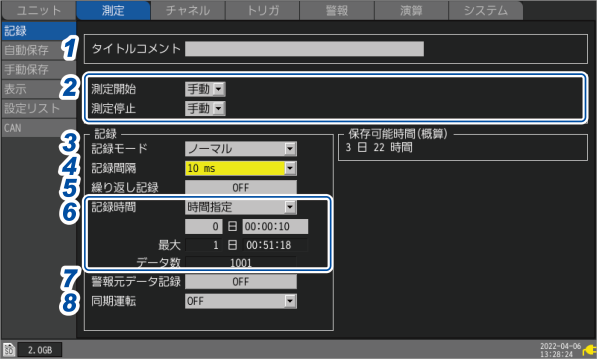

1 [タイトルコメント]に、タイトルコメントを入力する（任意）

取扱説明書 詳細編「1.8 コメントを入力する『タイトルコメント』」

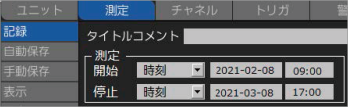

2 [測定開始]、[測定停止]の設定をする

指定日時に測定を開始できます。測定開始後、トリガの設定により記録を開始します。

指定日時に測定を停止できます。測定停止と同時に記録は停止します。

測定の開始と停止の間に、トリガ条件により記録を開始または停止します。

• 測定開始：測定を開始し、トリガを待っている状態

• 記録開始：トリガがかかり、記録を開始している状態

測定開始	手動☑	STARTキーまたは外部I/Oで測定を開始します。
	時刻	指定日時に測定を開始します。 年-月-日 時:分 STARTキーで波形画面に移動し、指定日時まで測定開始待ちになります。 STARTキーを押したときに指定日時を過ぎていた場合、測定を開始します。
測定停止	手動☑	STARTキーまたは外部I/Oで測定を停止します。
	時刻	指定日時に測定を停止します。 年-月-日 時:分 測定中にSTOPキーを押すと、停止の時刻設定をしていても測定を停止します。

3 [記録モード]で、記録する内容を選択する

ノーマル☑	内部クロックに同期して、データを記録します。

[ノーマル]に固定で、選択できません。

4 [記録間隔]で、データを取り込む間隔を選択する

例：[10 ms]を選択すると、10 ms間隔（1秒間に100回）でデータを取り込みます。

1. *1

   1 ms/Sユニットを使用時だけ設定可能

   （U8553, U8554, U8556, LR8533, LR8534, LR8536のユニットが1台でも存在し、測定がONのとき）

記録間隔と自動保存の設定、CANユニットの有無により、使用できるチャネル数に制限があります。

取扱説明書 詳細編「3.3 データを保存する『自動保存（リアルタイム保存）』」

5 [繰り返し記録]で、記録動作を繰り返すかどうか選択する

OFF☑	1回の記録で測定を終了します。
ON	記録を繰り返します。 STOPキーを押すと、測定を終了します。

6 [記録時間]で、記録する時間（長さ）を設定する

時間指定	記録する時間を設定します。（最大：500日） 日、時、分、秒
連続記録☑	STOPキーを押すまで、測定を続けます。 トリガで測定を停止することもできます。 トリガ機能を有効にする

[時間指定]を選択した場合は、設定できる最大時間と記録されるデータ数が表示されます。記録できる最大時間は、使用するチャネル数、記録間隔により変動します。

[連続記録]を選択した場合は、内部バッファーメモリーの最大容量を超えると、内部バッファーメモリーの過去データを消去しながら測定を続けます。消去されたデータは残らないため、自動保存をお勧めします。

取扱説明書 詳細編「3.3 データを保存する『自動保存（リアルタイム保存）』」

7 [警報元データ記録]で、警報時に警報元チャネルを記録するかどうか選択する

警報を使用する場合、警報元チャネル（警報発生の原因となったチャネル）の情報を保存できます。

OFF☑	警報元チャネルを保存しません。
ON	警報元チャネルを保存します。 データの種類により保存される内容は異なります。 取扱説明書 詳細編「11.8 テキスト形式のフォーマット」

警報元チャネルを保存するとファイルサイズが大きくなるため、必要に応じて設定してください。

CANチャネルの警報元情報は記録されません。

8 [同期運転]で、プライマリー/セカンダリーを選択する（必要に応じ）

複数台の本器を同期させて測定ができます。

取扱説明書 詳細編「8.3 同期入出力端子（SYNC）の設定をする」

プライマリー器として1台、セカンダリー器として4台まで割り当てることができます。

プライマリー器からのSYNC信号をセカンダリー器が受信し、プライマリー器のサンプリングクロックに同期して運転します。

OFF☑	同期運転をしません。
プライマリー	本器をプライマリー器にします（1台のみ）。
セカンダリー	本器をセカンダリー器にします。
