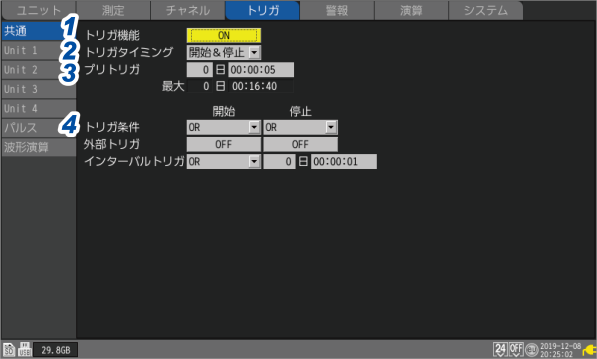

1 [トリガ機能]で、トリガを[ON]に設定する

トリガ機能が[ON]になり、トリガの設定項目が有効になります。

2 [トリガタイミング]で、トリガが成立したときの動作を選択する

開始☑	トリガ条件が成立すると、記録を開始します（開始トリガ）。 例：温度が50°C以上になったら記録を開始する
停止	トリガ条件が成立すると、記録を停止します（停止トリガ）。 例：電圧が1 Vを下回ったら記録を終了する
開始&停止	開始のトリガ条件が成立すると記録を開始し、記録中に停止のトリガ条件が成立すると記録を停止します。 例：温度が50°C以上になったら記録を開始し、100°C以上になったら記録を終了する

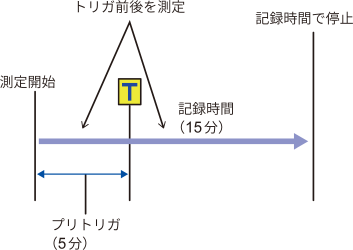

3 [プリトリガ]で、トリガより前に記録したい時間または日数を設定する

トリガポイント（トリガがかかった時点）より前のデータを記録できます。異常な現象になる前のデータを記録できるため、トラブルの解析に役立ちます。

[トリガタイミング]でトリガが成立した場合の動作を[停止]に設定したときは、プリトリガは無効です。

本器で設定できる最大日数は99日です。

4 [トリガ条件]で、トリガが成立する条件を選択する

各種トリガ（アナログ、パルス、ロジック、波形演算、外部、およびインターバル）間の成立条件を、論理積（AND）または論理和（OR）で設定します。

トリガソースがすべてOFFのとき（トリガの設定をしていないとき）は、すぐに記録を開始します（フリーラン）。

OR☑	いずれか1つのトリガ条件が成立するとトリガがかかります。 トリガ成立条件はエッジで判定します。
AND	すべてのトリガ条件が成立するとトリガがかかります。 トリガ成立条件はレベルで判定します。

測定開始時点でトリガ条件が成立しているときは、トリガはかかりません。トリガ条件が不成立から成立に変化するとトリガがかかります。



例：波形が下から上に0 Vを横切ったときにトリガをかける

種類：レベルトリガ

レベル：0 V

スロープ：↑

[OR] 一方が0 Vを下から上に横切るとトリガがかかる

[AND] 一方が0 Vより上で、もう一方が下から上に横切るとトリガがかかる
