電圧ケーブル、熱電対の結線

ねじ式端子台への接続

警告

ねじ式端子台は専用のねじで固定する

専用以外のねじを使用すると、作業者が感電したり、本器が破損したりするおそれがあります。

対象ユニット：U8550、U8553、LR8530、LR8533

用意するもの：プラスドライバー（No. 2）、入力ケーブルまたは熱電対



推奨線径

単線

φ0.2 mm ～ φ1.29 mm（AWG32-16）

より線

0.03 mm2 ～ 1.38 mm2（AWG32-16）

標準むき線長さ

10 mm

1 端子台カバーを開く

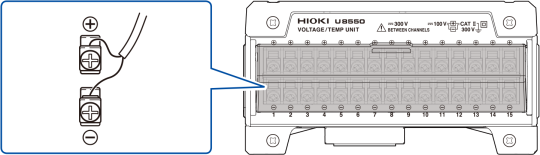

2 端子台のねじを緩め、ケーブルの先を図のように差し込み、ねじを締める

端子台のねじは0.4 N・m （推奨値、最大0.8 N・m）で締め付けてください。
ケーブルの被覆色は、国や製造元で異なります。確認してから接続してください。



3 測定対象物にケーブルを接続する

4 端子台カバーを閉じる

計装用機器を測定する（4-20 mA の電流入力をする）場合、250 Ωのシャント抵抗を下図のように接続します。計装用機器の測定は、取扱説明書 詳細編「電圧の測定」をご覧ください。



押しボタン式端子台への接続

対象ユニット：U8551、U8552、U8554、LR8531、LR8532、LR8534

用意するもの：マイナスドライバー（刃先幅 2.6 mm）、入力ケーブルまたは熱電対



推奨線径

単線

φ0.32 mm ～ φ1.29 mm（AWG26-16）

より線

0.2 mm2 ～ 0.52 mm2（AWG24-20）

標準むき線長さ

9 mm

1 端子台カバーを開く

2 端子のボタンをマイナスドライバーで押し込み、ケーブルの先を端子穴に差し込む

ケーブルの被覆色は、国や製造元で異なります。確認してから接続してください。
ひずみユニットの入力端子に関しては、入力結線とDIPスイッチの設定の「(5) 電圧入力」をご覧ください。

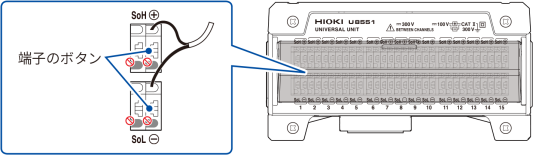

直結ユニットの場合

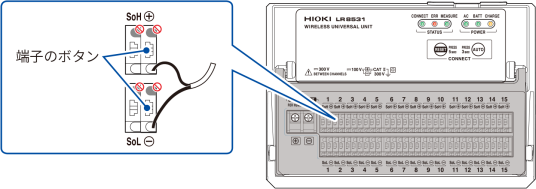

無線ユニットの場合

3 ボタンからマイナスドライバーを離す

ケーブルがロックされます。ケーブルを軽く引き、抜けないことを確認します。

4 測定対象物にケーブルを接続する

5 端子台カバーを閉じる

9810 K熱電対、9811 T熱電対、Z2020 K熱電対の結線

弊社オプションの9810 K熱電対、9811 T熱電対、Z2020 K熱電対では、赤色ケーブルを＋（プラス）端子、白色ケーブルを－（マイナス）端子に接続します。
