누설 전류란?

누설 전류란 본래 흘러야 할 회로 밖으로 미세한 전류가 흐르는 현상을 말합니다. 전기기기 내부의 전선이나 회로 부품이 손상 또는 열화된 경우에 발생하기 쉬우며 일반적으로는 매우 작은 전류이지만 방치하면 합선이나 화재의 원인이 될 수도 있습니다. 전기기기의 안전성을 보장하기 위해서는 이 미세한 전류를 측정하는 것이 중요합니다.

왜 누설 전류가 발생하는가?

누설 전류는 주로 다음과 같은 이유로 발생합니다.

• 절연 재료의 열화: 오랜 사용이나 환경 요인에 의해 절연이 열화됨

• 연결 불량: 전기기기 내부의 연결 부분이 느슨하거나 부적절하게 배선됨

• 습도의 영향: 고습도 환경에서 사용하면 절연체 성능을 저하시켜 누설 전류가 발생함

누설 전류 측정 방법

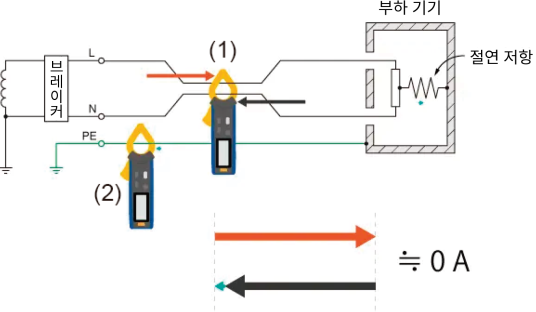

측정할 전선 주위에 클램프 미터를 끼웁니다. 클램프 미터를 사용하면 전선을 절단하지 않고 누설 전류량을 측정할 수 있습니다.



누설 전류를 측정하는 방법으로는 다음 두 가지가 있습니다.

1. (1)

   전선(전원을 공급하는 배선) 여러 개 끼우기
   클램프 미터는 2개의 전류를 동시에 측정하므로 상쇄되어 0 A가 됩니다.

2. (2)

   접지선 끼우기
   부하 기기의 절연체를 통해 전류가 누설되어 접지로 흐릅니다.

측정 방법
