돌입 전류 측정(AC INRUSH)

교류의 돌입 전류를 측정할 수 있습니다.

1측정 대상의 전원을 끈다.

2RANGE 키를 눌러 레인지를 설정한다.

3MAX/MIN 키와 RANGE 키를 동시에 1초 이상 눌러 AC INRUSH를 ON으로 한다.

직류 성분을 포함한 돌입 전류는 정확하게 측정할 수 없습니다.

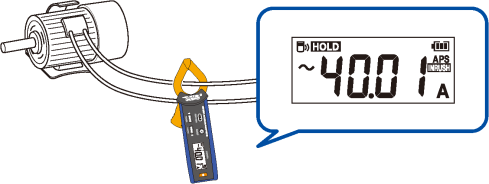

4전선을 클램프한다.



5측정 대상의 전원을 켠다.

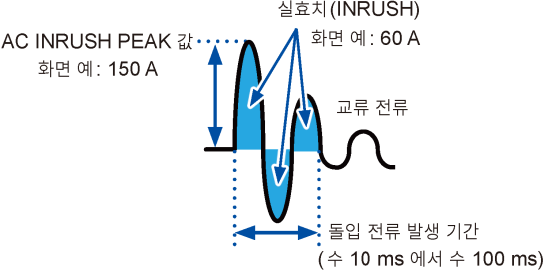

돌발 전류가 발생하면 측정치가 유지됩니다.





전류 측정 시의 레인지에 따라 다음과 같이 설정됩니다.

전류 측정 시의 레인지

INRUSH 측정 레인지

트리거 역치(PEAK값)

60.00 mA

600.0 mA

600.0 mA 레인지

+60.0 mA 이상 또는 -60.0 mA 이하

6.000 A

6.000 A 레인지

+0.600 A 이상 또는 -0.600 A 이하

60.00 A

60.00 A 레인지

+2.00 A 이상 또는 -2.00 A 이하

600.0 A

AUTO

600.0 A 레인지

+20.0 A 이상 또는 -20.0 A 이하

(전류 측정으로 돌아가기: MAX/MIN 키와 RANGE 키를 동시에 1초 이상 누른다)
