積算測定値の表示

電流（I）、有効電力（P）を同時に積算します。+、-、トータルの値が表示されます。

積算内容の表示

表示画面： MEASキー > [VALUE] > [BASIC]

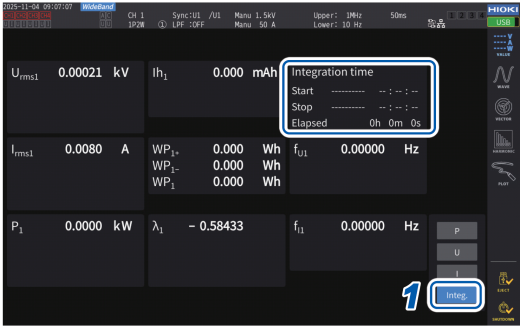

	1 [Integ.]をタップする。 2 チャネル選択の◀ CH ▶キーで表示するチャネルを切り替える。 ◀ CH ▶キーを押すごとに、表示するチャネルが切り替わります。 Ih1+ CH1の正方向電流積算値 （積算モードがDCの場合のみ表示） Ih1- CH1の負方向電流積算値 （積算モードがDCの場合のみ表示） Ih1 CH1のトータルの電流積算値 WP1+ CH1の正方向有効電力積算値 WP1- CH1の負方向有効電力積算値 WP1 CH1のトータルの有効電力積算値
[Integration Time]の欄には、全結線制御時は全結線に共通の積算スタート時刻、積算ストップ時刻、経過時間が表示されます。 結線別制御のときは、◀CH▶キーで選択されている結線の積算スタート時刻、積算ストップ時刻、経過時間が表示されます。

• 積算できる項目は結線モード、積算モードにより異なります。

  結線モードと電流センサーの設定、積算モード

• 選択表示（CUSTOM）画面で選択して表示することもできます。

  測定値の表示方法

積算を開始する前に

積算の開始、停止、積算値リセットの方法

操作キーによる方法、外部信号による方法、通信による方法があります。

各種設定を変更する場合は、必ず積算値をリセットします。

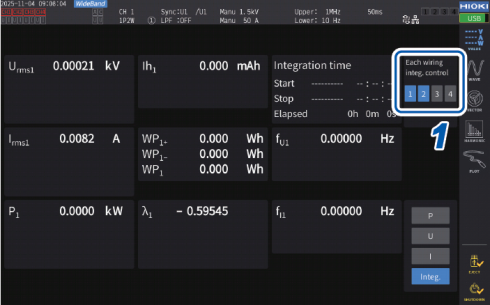

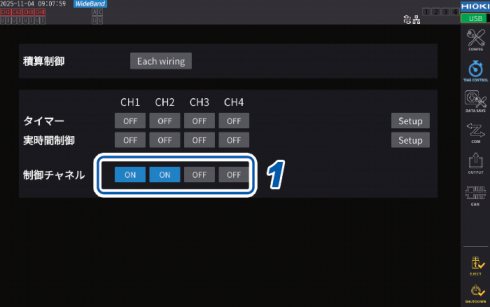

積算制御設定が全結線[All Channel]の場合

（緑点灯）	1 START/STOPキーを押す。 積算を開始します。 キーは緑色に点灯します。 積算状態インジケーターが緑色になります。
（赤点灯）	2 START/STOPキーを押す。 積算を停止します。 キーは赤色に点灯します。 積算状態インジケーターが赤色になります。
（消灯）	3 DATA RESETキーを押して、積算値をリセットする。 START/STOPキーは消灯します。 積算状態インジケーターは無色になります。   タイマー制御、実時間制御設定時は、設定した終了時間に自動で積算を停止します。

手動で任意に積算を開始または停止します。

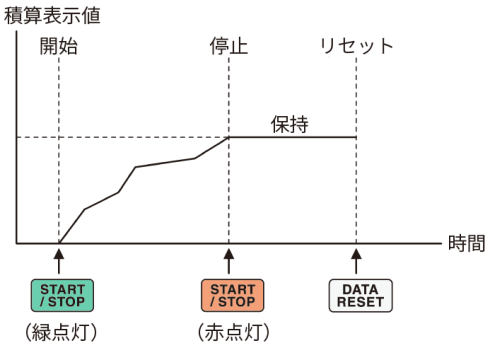

マニュアル積算の動作

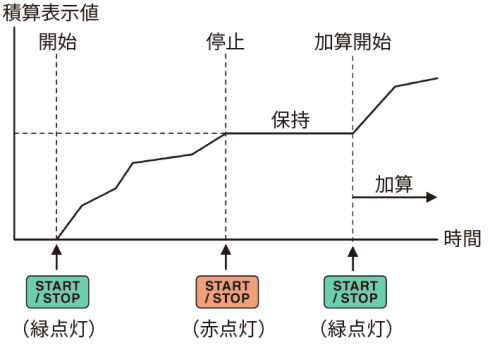

加算積算の動作

積算の開始、停止、積算値のリセットの注意点

• 積算時間は9999時間59分59秒までで、その時点で積算は自動で停止します。

• 操作キー、外部制御による積算の開始/停止/積算値リセットは、積算する項目すべて同期して動作します。

• 結線モード、積算モードにより積算できる項目は次のとおりです。

各モード	選択できる項目
1P2W、DC モード	Ih+、Ih-、Ih、WP+、WP-、WP
1P2W	Ih、WP+、WP-、WP
1P3W、3P3W2M （CH1、CH2 使用時）	Ih1、Ih2、WP12+、WP12-、WP12
3V3A、3P3W3M、3P4W （CH1、CH2、CH3 使用時）	Ih1、Ih2、Ih3、WP123+、WP123-、WP123

• 各チャネルからの演算結果をデータ更新レートタイミングで積算します。そのため応答速度、サンプリング速度、演算方法の異なる測定器とは、積算値が異なる場合があります。

• 電流積算は、積算モードがDCモードの場合は瞬時電流を積算し、RMSモードの場合はrms値として積算します。

• 電力積算は、積算モードがDCモードの場合は瞬時電力を積算し、RMSモードの場合は有効電力の積算をします。

• 積算動作中は、（実時間制御積算で「待機中」の場合でも）画面の切り替え、ホールド/ピークホールド機能、レンジ変更以外の設定変更は受け付けません。

• ホールド中の場合、表示は固定されますが、内部では積算動作を継続しています。ただし、この場合、D/A出力には表示されているデータが出力されます。

• ピークホールド状態でも、積算表示は影響されません。

• 積算動作中に停電した場合、積算値はリセットされ、積算動作は停止します。
