抵抗の結線
対象ユニット：U8551、LR8531
用意するもの：マイナスドライバー（刃先幅 2.6 mm）、入力ケーブル（抵抗測定）
推奨線径
|
単線 |
φ0.32 mm ～ φ1.29 mm（AWG26-16） |
|---|---|
|
より線 |
0.2 mm2 ～ 0.52 mm2（AWG24-20） |
|
標準むき線長さ |
9 mm |

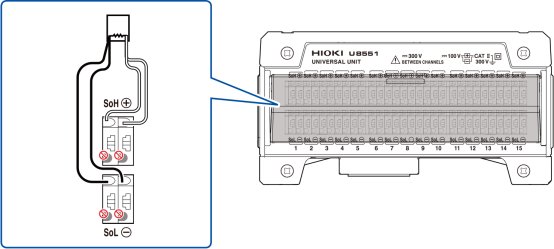

抵抗は4線式で接続します（2線式、3線式では測定できません）。
抵抗の片方：「＋端子（赤色）」、「SoH端子（赤色）」に差し込みます。
抵抗の他方：「－端子（黒色）」、「SoL端子（黒色）」に差し込みます。
ケーブルがロックされます。軽く引き、抜けないことを確認します。
