漏れ電流測定

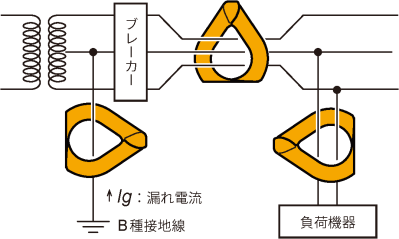

単相3線式電路

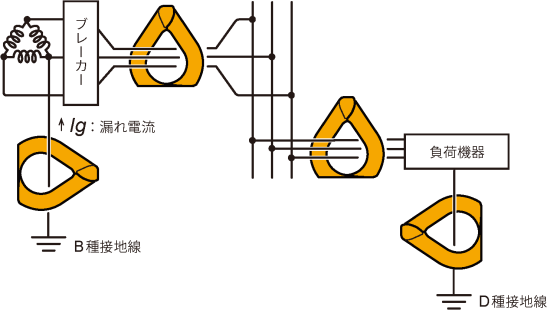

三相3線式電路

その他の電路

  • 単相2線式電路は2線を一括してクランプしてください。

  • 三相4線式電路は4線を一括してクランプしてください。クランプできない場合は、機器の接地線でも漏れ電流を測定できます。

重要

  • ジョーの開閉時、一時的に大きなカウント表示が出ることがありますが、異常ではありません。

  • 次のような場合、正確に測定できないことがあります。

    1. (1)

      近接した電線に大きな電流が流れている場合

    2. (2)

      インバーターの二次側など、特殊な波形を測定する場合

    3. (3)

      ジョーが完全に閉じていない場合(特に三相の一括クランプなど、測定対象の外形が大きい場合は、ジョーが完全に閉じていることを必ず確認してください。ジョーが少しでも開いていると、測定値に誤差が生じ、確度を保証できません)
