突入電流測定(AC INRUSH)

交流の突入電流を測定できます。

1 測定対象の電源を切る。

2 RANGEキーを押して、レンジを設定する。

3 MAX/MINキーとRANGEキーを同時に1秒以上押して、AC INRUSHONにする。

直流成分を含んだ突入電流は正確な測定ができません。

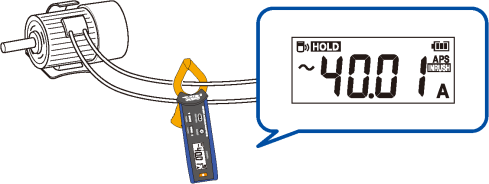

4 電線をクランプする。



5 測定対象の電源を入れる。

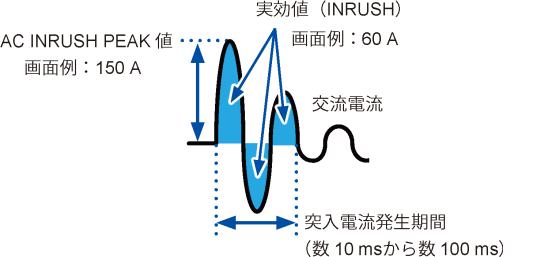

突発電流が発生すると、測定値が保持されます。





電流測定時のレンジに応じて次のように設定されます。

電流測定時のレンジ

INRUSH測定レンジ

トリガーしきい値(PEAK値)

60.00 mA

600.0 mA

600.0 mAレンジ

+60.0 mA以上 または −60.0 mA以下

6.000 A

6.000 Aレンジ

+0.600 A以上 または −0.600 A以下

60.00 A

60.00 Aレンジ

+2.00 A以上 または −2.00 A以下

600.0 A

AUTO

600.0 Aレンジ

+20.0 A以上 または −20.0 A以下

(電流測定に戻る:MAX/MINキーとRANGEキーを同時に1秒以上押す)
